一、引言

在现代精密制造与自动化领域，线性光栅尺作为关键的位置反馈元件，广泛应用于数控机床、测量仪器、半导体设备等高精度场景。它通过光学原理将直线位移转换为电信号，实现微米甚至纳米级的位置检测。本文将对线性光栅尺的技术原理进行解析，并提供实用的选购指南，帮助读者全面了解这一重要传感器。

二、技术解析

1. 工作原理

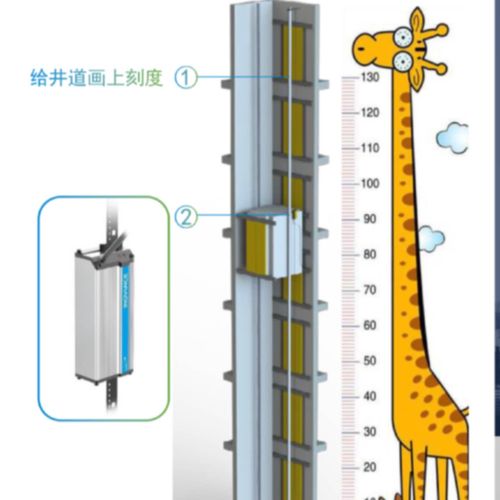

线性光栅尺主要由标尺光栅（主光栅）和读数头（指示光栅）组成。标尺光栅上均匀刻制有平行条纹（光栅栅线），读数头内包含光源、透镜和光电探测器。当读数头相对标尺光栅移动时，光线透过光栅产生莫尔条纹，光电探测器将光强变化转换为电信号，经处理后得到位移信息。根据测量方式可分为透射式和反射式；按信号输出可分为增量式和绝对式。

1. 关键性能参数

• 分辨率：可辨识的最小位移量，常见有1μm、0.5μm、0.1μm、0.01μm等。
• 精度：测量值与真实值的偏差，通常以±（若干μm）表示，需区分“精度”与“重复精度”。
• 栅距：光栅条纹的间距，常见有20μm、40μm等，直接影响信号周期。
• 最大速度：读数头可正常工作的最大移动速度，与信号频率和电子处理能力有关。
• 抗污染能力：受防护等级（IP等级）和密封设计影响。
• 输出信号：TTL、1 Vpp、RS-422等，需与后续驱动器或控制器匹配。

1. 技术类型对比

• 增量式：输出周期性脉冲，需回零操作，成本较低，适用于一般精度场合。
• 绝对式：上电即知绝对位置，无需回零，抗干扰强，适用于高精度和安全性要求高的场景。
• 封闭式：带金属或铝制外壳，防尘防屑，适合机床等恶劣环境。
• 开放式：无外壳，仅光栅与读数头，分辨率高，但对环境洁净度要求极高，常用于测量机或洁净室。

三、选购指南

1. 明确应用需求

首先确定测量范围（行程）、所需分辨率与精度。例如，普通铣床可能只需1μm分辨率，而超精密车床可能需要0.1μm或更高。同时考虑环境条件：油污、切削液、粉尘等，决定选择封闭式还是开放式。

1. 精度与重复性

精度等级应与机床或设备的定位要求匹配，避免“精度过剩”造成成本浪费。注意厂商给出的精度指标是“±”值还是“直接精度”，并关注重复精度，它往往比绝对精度更重要。

1. 信号输出与接口

确认光栅尺输出信号与数控系统或控制器兼容。常见TTL方波用于计数卡，1 Vpp正弦波用于细分单元。若采用绝对式，需检查通讯协议（如EnDat、BiSS、Drive-CLiQ等）是否匹配。

1. 安装与机械接口

考虑安装空间限制，读数头与标尺之间的间隙要求，以及允许的安装公差。封闭式光栅尺需注意安装面的平面度和直线度。确认连接器类型和电缆长度，避免信号衰减。

1. 环境适应性

根据现场环境选择防护等级（如IP53、IP64等），注意工作温度范围、抗振动和抗冲击指标。在潮湿或冷却液飞溅区域，应选择不锈钢标尺或加强密封的型号。

1. 品牌与性价比

市场上有海德汉、雷尼绍、发格、信和、广州诺信等国内外品牌，高端品牌精度和稳定性好但价格高；国产品牌性价比突出，在中低端市场应用广泛。建议综合考虑技术支持、交货周期和售后服务。

四、典型应用与注意事项

线性光栅尺常用于数控机床的直线轴反馈、三坐标测量机、影像测量仪、精密平台等。使用中应定期清洁读数头（按说明书操作），避免剧烈冲击，确保电缆固定可靠。对于开放式光栅尺，需保持环境洁净，防止灰尘或油雾污染光栅。

五、

线性光栅尺的选型是一个系统工程，需平衡精度、环境、接口与成本。掌握其技术原理和关键参数，结合实际工况，才能选购到最合适的产品，为设备的高精度运行提供可靠保障。希望本指南能为您的选型工作提供有益参考。
