在现代工业自动化与精密制造领域，位移传感器是实现精确位置反馈的关键元件。其中，光栅尺作为一种高精度位移传感器，广泛应用于数控机床、测量仪器和自动化设备中。本文将从位移传感器的基本概念出发，重点解析光栅尺的工作原理、技术特点及应用场景。

一、位移传感器概述

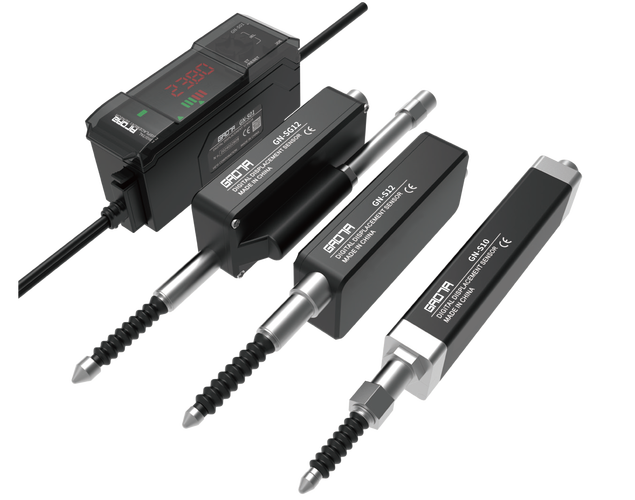

位移传感器是一种将物体位置或位移量转换为电信号的测量装置，可分为接触式和非接触式两大类。按测量原理分类，常见类型包括电位器式、电感式、电容式、磁致伸缩式以及光学式等。其中，光学式位移传感器以光栅尺为代表，凭借高分辨率、高精度和高稳定性，成为精密测量领域的首选方案。

二、光栅尺的工作原理

光栅尺（光栅位移传感器）基于莫尔条纹原理工作。其核心结构由主光栅和指示光栅组成：主光栅固定在待测物体上，刻度间距准确；指示光栅固定在参考位置，与主光栅保持微小间隙和微小夹角。当两光栅相对移动时，光线通过后形成明暗交替的莫尔条纹，光电元件将光强变化转换为电信号，经处理后输出位移信息。通过计数条纹移动数目，可以精确计算出位移量；通过对条纹进行电子细分，可进一步提高分辨率，达到微米甚至纳米级。

光栅尺按光路结构可分为透射式和反射式；按信号输出方式可分为增量式和绝对式。增量式光栅尺通过计数脉冲输出位移增量，结构简单、成本较低；绝对式光栅尺在光栅上刻有绝对编码，上电即知位置，无需回零操作，可靠性更高。

三、光栅尺的技术特点

1. 高精度与高分辨率：采用精密光刻工艺制造的栅距可达微米级，配合电子细分技术可实现纳米级分辨率。
2. 高稳定性：光学测量原理不易受温度、电磁干扰等环境因素影响，长期稳定性好。
3. 非接触测量：读数头与光栅之间无机械接触，无磨损，使用寿命长。
4. 响应速度快：适合高速运动下的实时位置反馈需要。
5. 安装要求较高：对安装平行度、清洁度有一定要求，需定期维护以保证测量准确性。

四、典型应用场景

光栅尺广泛应用于数控机床的直线轴和旋转轴位置反馈，是实现闭环控制的关键部件；在三坐标测量机、影像测量仪等精密测量设备中，光栅尺提供基准位移数据；在半导体制造设备、精密机器人、电子制造装备以及航空航天测试系统中，光栅尺均扮演着不可替代的角色。

五、选型与使用建议

选择光栅尺时需综合考虑量程、分辨率、精度等级、信号接口、安装空间及环境条件。对于高精度机床，建议选用绝对式光栅尺以简化开机流程并提升可靠性；对于一般自动化设备，增量式光栅尺经济实用。日常使用中应注意保持光栅清洁、控制使用温度、确保安装刚性，以充分发挥其性能优势。

##

位移传感器是工业精密测量的基础，而光栅尺作为其中的高端代表，以其高精度、高分辨率和高稳定性支撑着现代制造业向更高水平发展。随着智能制造与工业自动化的深入推进，光栅尺技术将继续向高集成度、智能化和极端环境适应性方向演进，为精密测量领域提供更可靠的解决方案。
